SM2 - 微型應變計
型 號：SM-2
原產地：加拿大Roctest
用 途：SM-2系列微型振弦式應變計用于測量應變變化，當已知材料的彈性模量時，就可以進行應力評估。
SM2 - 微型應變計
SM-2系列微型振弦式應變計用于測量應變變化，當已知材料的彈性模量時，就可以進行應力評估。
- 概述
SM-2由一段拉緊在兩個端塊之間并由連接管保護的鋼絲組成。 施加在端塊上的外力會改變鋼絲中的張力，從而改變其共振頻率，該頻率由內置的電磁體讀取。
SM-2提供兩種型號，SM-2W和SM-2A，它們的安裝方式不同。

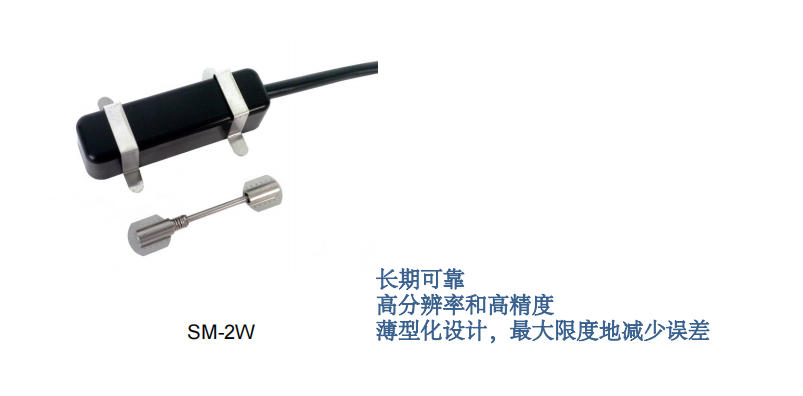

SM-2W設計為點焊在一個表面上，然后用一個包含電磁體的保護性外殼覆蓋。 SM-2A可以安裝在狹窄的空間中。 它的電磁體圍繞連接管。
除非另有說明，否則應變計張力出廠時已調整為中間范圍。 根據預期的應變方向，之后可以使用應變計上的彈簧配件輕松更改張力。該壓縮彈簧補償了鋼絲的張力，并有助于使SM-2成為一個非常好用的應變計。
應變計中裝有一個熱敏電阻，可提供有關溫度對材料影響的信息。
- 主要特征
? 薄型設計，最大程度地減少了結構構件彎曲引起的誤差
? 3000微應變量程，可調節線張力
? 耐腐蝕：不銹鋼和ABS塑料部件
? 頻率信號易于處理和遠距離傳輸
? 高分辨率和高精度
? 容易安裝
? 長期可靠
- 應用
? 建筑物和橋梁的結構構件
? 鋼梁、管道和水庫
? 水壩和核電站
? 中空巖心螺栓和鋼筋
? 橋梁、碼頭、擋土墻
? 樁和沉箱
? 隧道支撐

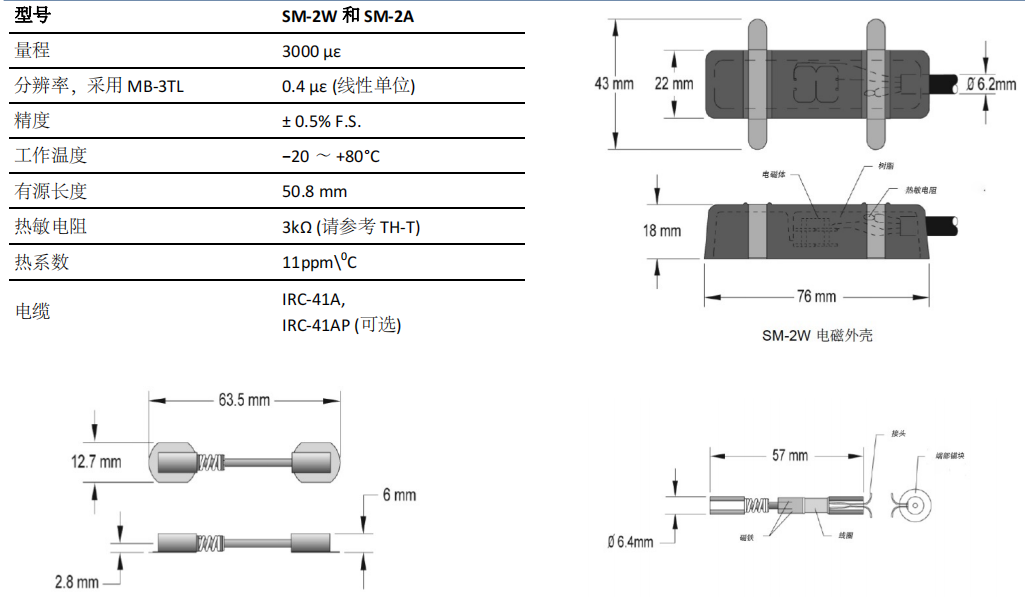

- 技術參考
- 安裝
SM-2W應變計設計為點焊在平坦或彎曲的表面上（圓形平面必須垂直于應變計軸線）。 電磁體外殼與應變計分開。 它可以永久固定在應變計上，也可以與讀數裝置一起隨身攜帶。 通常，將SM-2A固定在帶有固定螺絲的小直徑孔內。
- 訂購信息
請指定:
? 型號
? 電纜長度
? 安裝工具
? 保護蓋
? 讀數儀: MB-3T(L), SENSLOG
