瑞科儀器承接廣州地鐵地下水自動化監測項目
時間:2020/12/25 來源:瑞科儀器微信公眾號 查看次數:2965
前言
對于地下水位自動化監測目前市場主要有以下三點要求:
首先,要使用一些比較關鍵的技術。
因?yàn)榈罔F大部分都是在地下行駛的,所以這種工程施工的難度是比較大的,可能大部分的作業都要在地底下進行,而且路線還會比較長。遇到了這種局面,基坑自動化監測技術就需要使用比較先進的各種傳感器設備,另外配合無線通訊技術,以便實現比較及時、精確的監測效果
其次,這種監測技術對于人員的要求非常高。
因?yàn)樗幁h(huán)境變化太快,所以在實施地鐵的基坑自動化監測作業過程時就需要特別有經驗,并且精通技術的人從事這方面的工作,這樣才能夠比較好的保證整個項目的進展順利。
最后,要特別注意能源的供應情況
因?yàn)榈罔F的線路比較長,而且整個基坑自動化監測技術需要持續提供能源供給。在這種作業過程中,一定要注意通過多種能源供應的方式,保證監測的過程不出現中斷。
日前,瑞科儀器承接了廣州地鐵多個站點的地下水位自動化監測項目,采用先進的傳感器、自動化采集系統和云平臺技術實現了地下水位的自動化監測。
系統概述

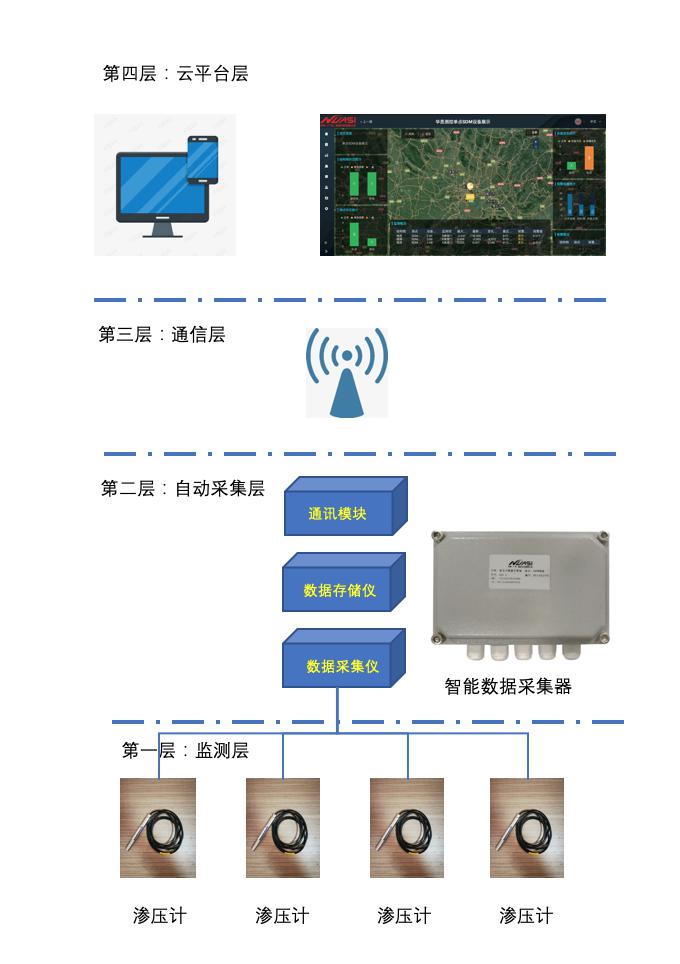

系統拓?fù)鋱D

系統組成

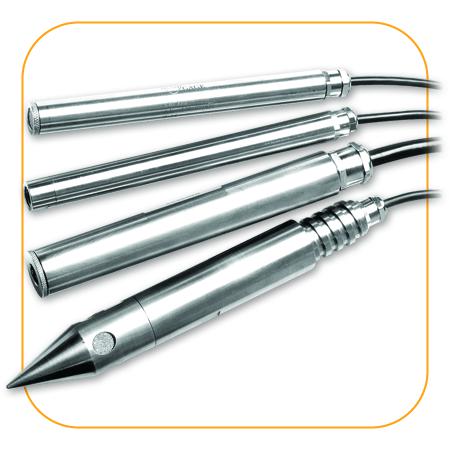

圖1|采用加拿大Roctest公司的PWS型滲壓計
主要技術指標:
●振弦式傳感器;
●量程:0.2,0.35 MPa;
●精度:±0.1% F.S.;
●分辨率:±0.025% F.S.;
●溫度飄移:±0.1% F.S./ ℃;
●溫度范圍:-20℃~+80℃;
●超載能力:150% F.S.。

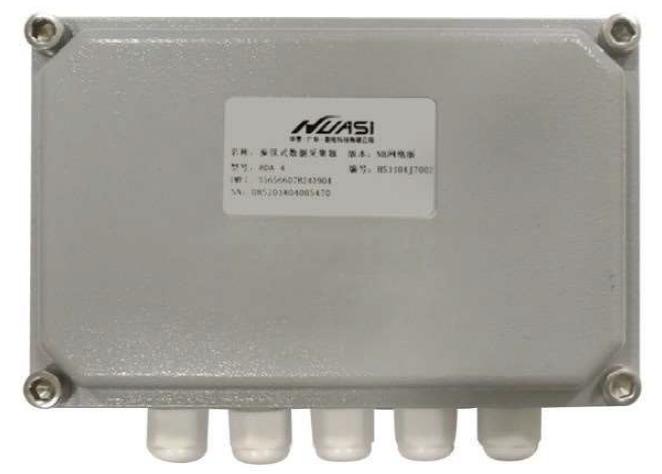

圖2|采用自主研發的HS-HAD系列數據智能采集器
1) 單臺接傳感器:
1 支、2 支、3 支、4 支;
2) 無線通訊形式:
NB-IoT 或HuasiMesh、藍牙
3) 接傳感器式樣:
振弦式、電阻式、電流式、電壓式;
4) 采集測量方式:
間隔測量、定時測量、連續測量、單次測量、單點測量及巡測等;
5) 定時測量間隔:
1 分鐘~30 天可調;
6) 數據存貯容量:
單點8000 測次;
7) 數據保持方式:
循環存儲;
8) 單臺整機功耗:
待機<1mA,工作<150mA;
9) 信號測量距離:
振弦式1000 米
10) 系統工作環境:
溫度-40~+80℃,濕度≤95%;

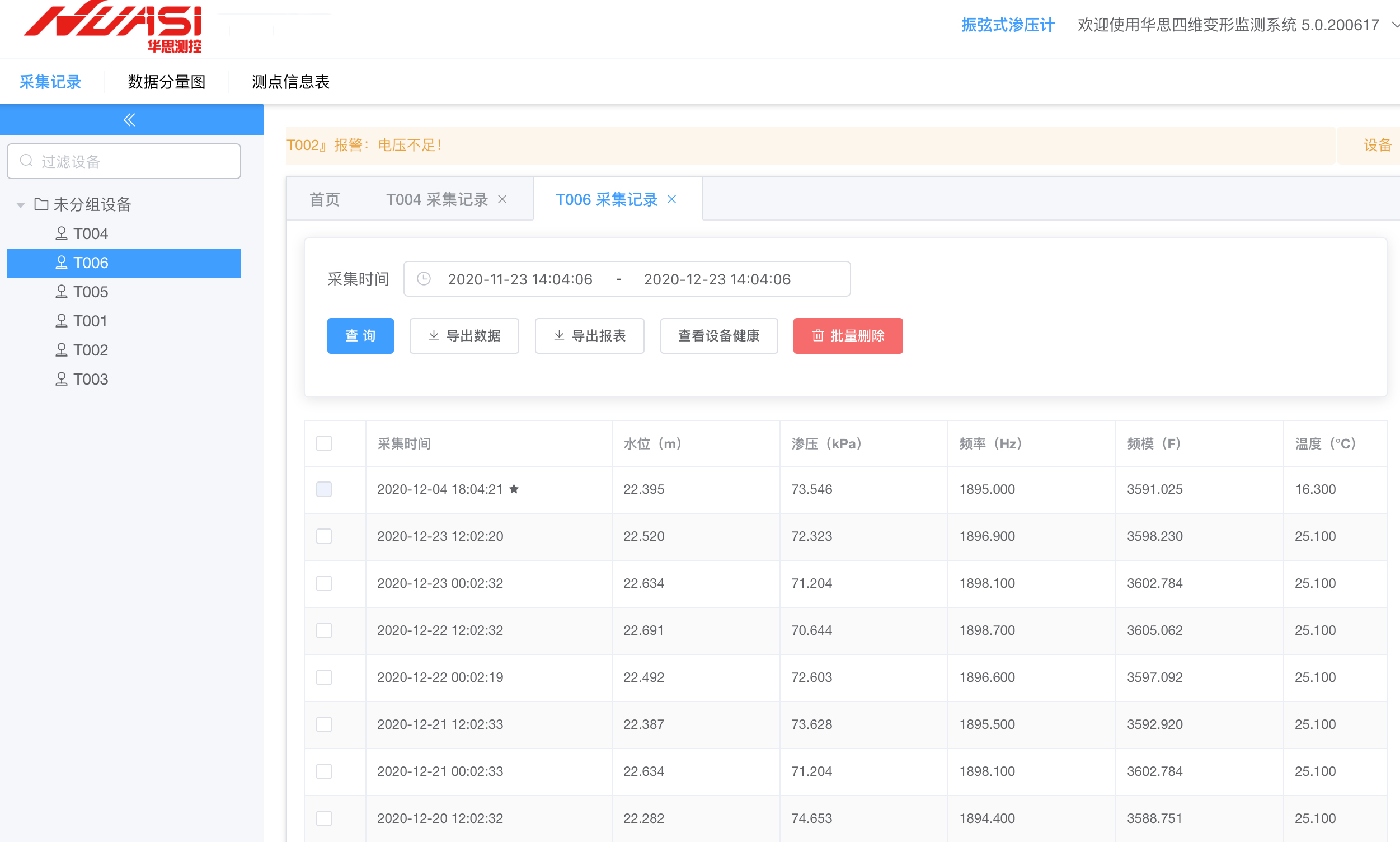

圖4|數據采集展示

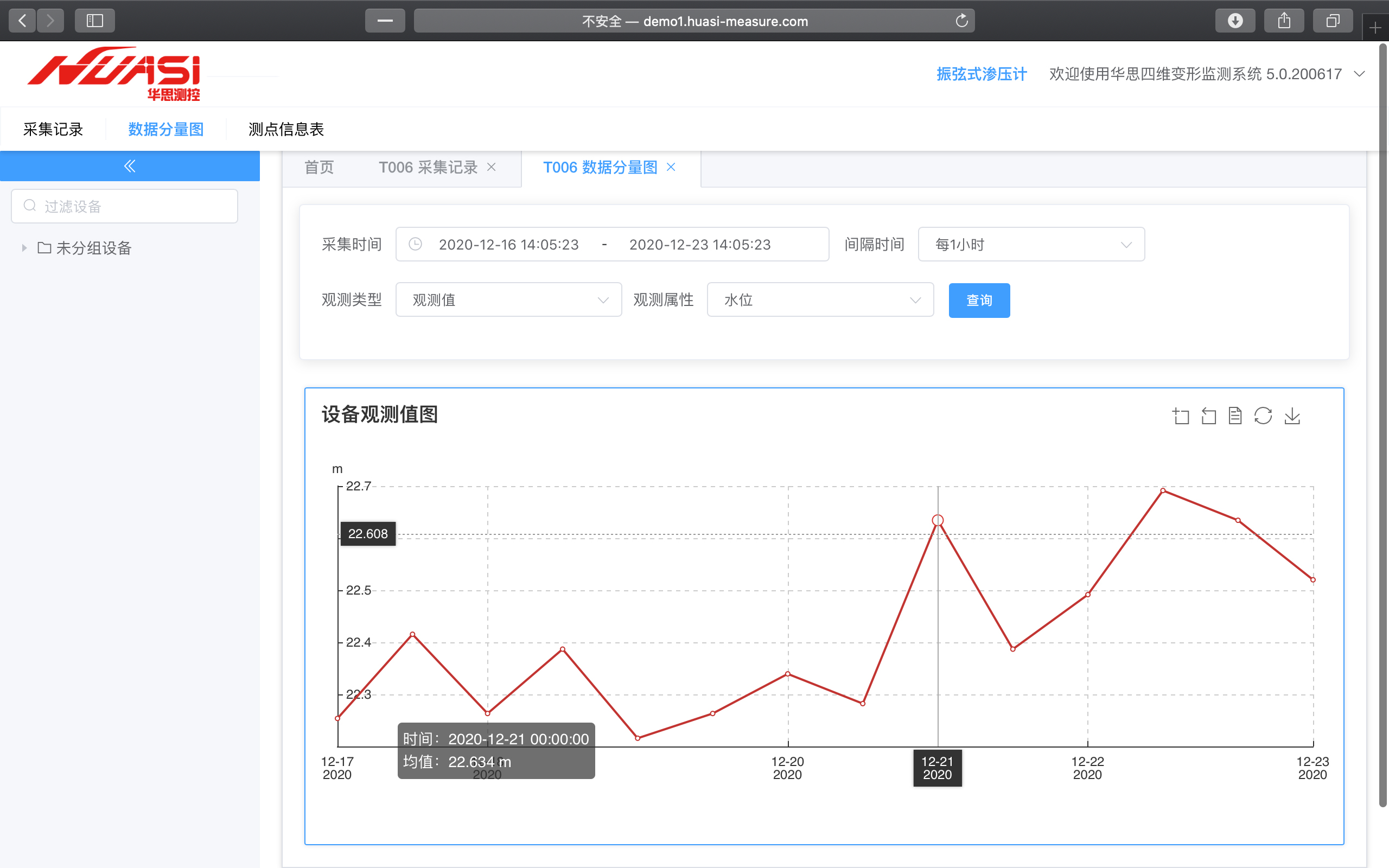

圖5|地下水位曲線展示
地鐵施工對監測孔的保護非常重要,有的地下水位孔在圍蔽的工地內,有的地下水位孔在市政道路上,為此,瑞科儀器專門設計了保護圍欄,確保地下水自動化監測孔的安全。
圖6|工地外地下水位自動化監測保護裝置

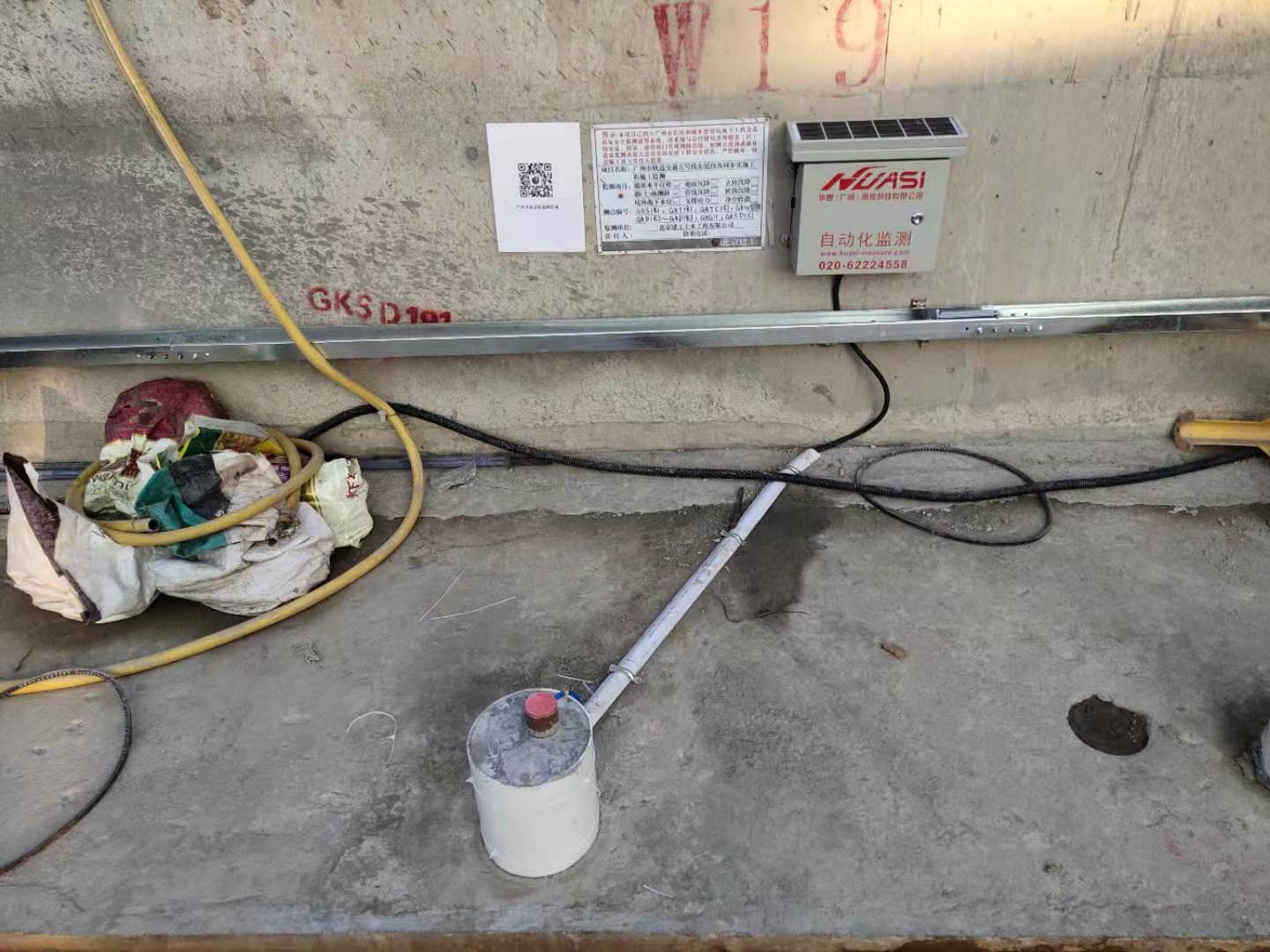

圖7|工地外地下水位自動化監測孔及采集裝置

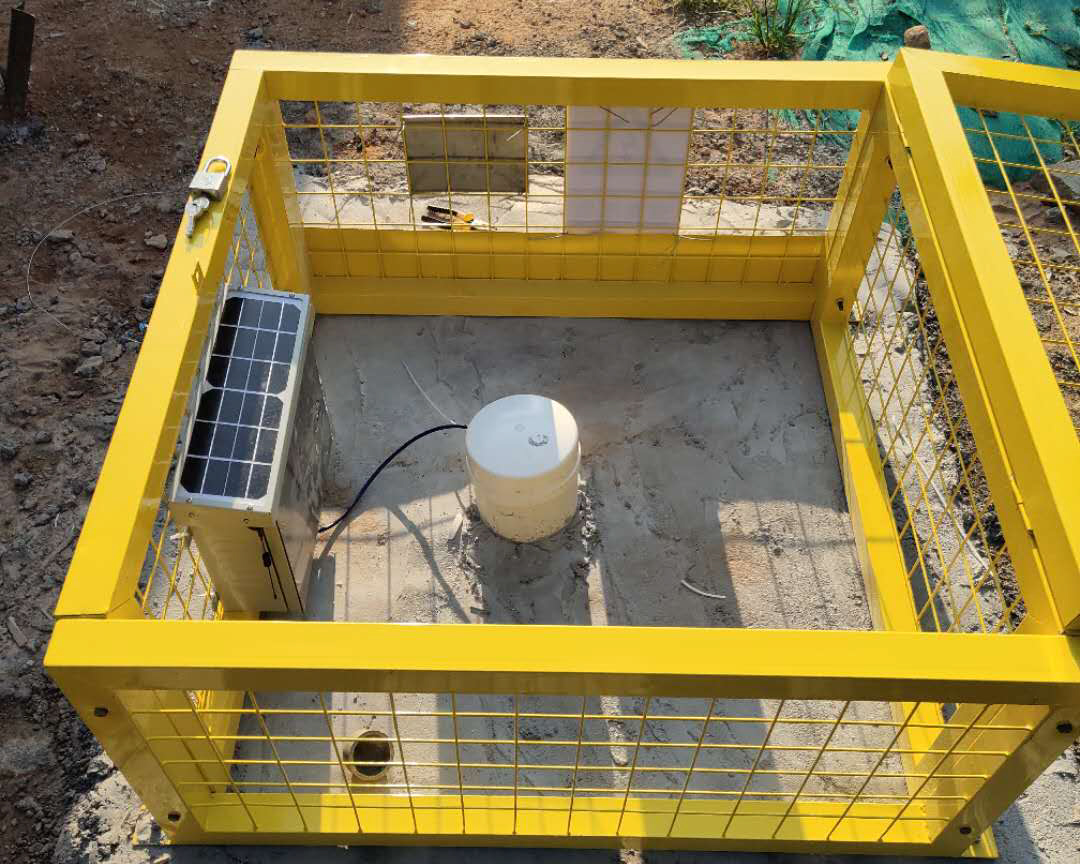

圖8|圍蔽工地內地下水自動化監測保護裝置
瑞科儀器為廣州地鐵地下水安裝的自動監測設備,數據采集及時、精準、高效,省去人工測量,減少誤差,平臺能夠隨時獲取數據,并進行判斷,這獲得客戶的高度好評。如需進一步了解更多地下水自動化監測的方案,請聯系瑞科儀器。隨時歡迎您的叨擾!
